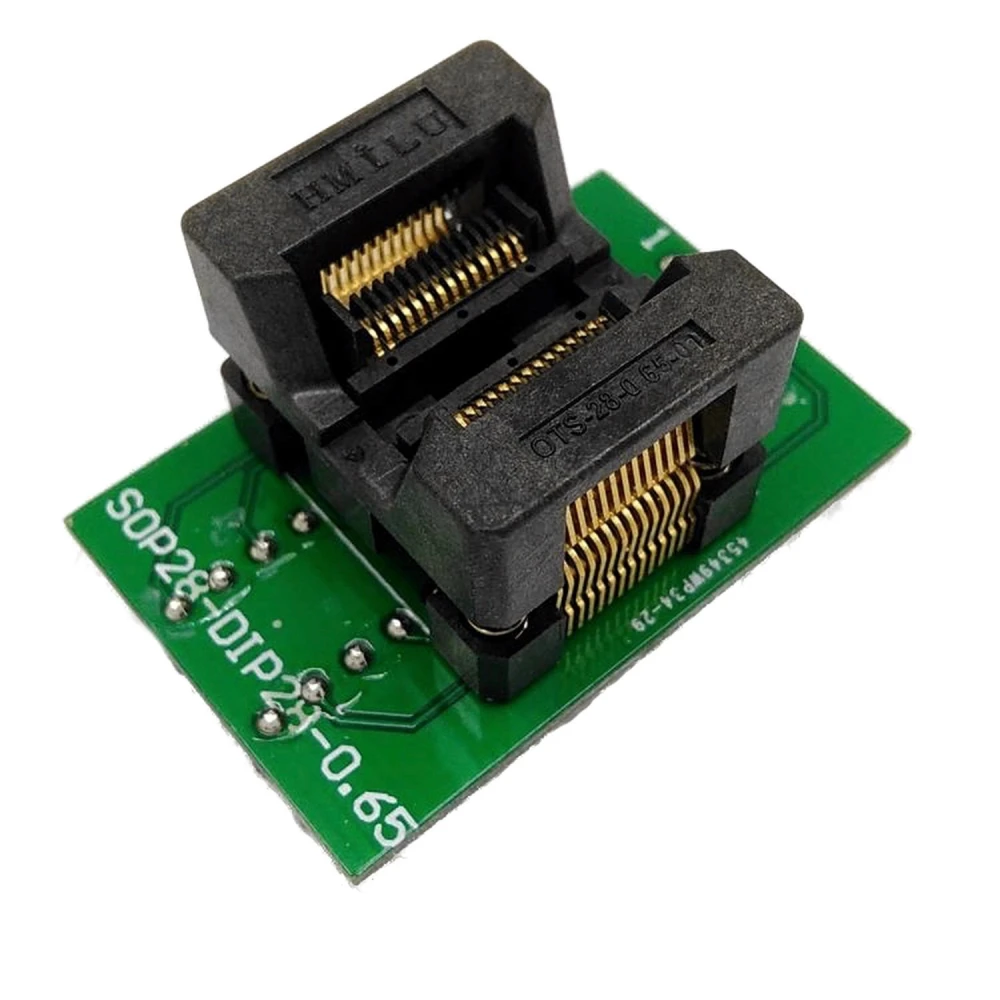

SOP28-zu-DIP28 Programmieradapter Pitch 0,65 satkit
Marke: satkit
6,55€
Inkl. MwSt. (Exkl. MwSt.: 5,50 €)
Mengenrabatte
| Menge | Preis | Speichern |
|---|---|---|
| 2+ | 6,28 € | -4% |
| 10+ | 5,78 € | -12% |
| 20+ | 5,37 € | -18% |
Begrenzter Vorrat
Standardlieferung
Fr, Apr 24 - Di, Apr 28
Expresslieferung
Mi, Apr 22 - Do, Apr 23
30 Tage Rückgaberecht
Kostenlose Rücksendung innerhalb von 30 Tagen
Sichere Transaktion
Share:
Kostenlose Lieferung
Bei Bestellungen ab 300€
Einfache Rücksendung
30 Tage Rückgaberecht
Sichere Zahlung
100% sicherer Checkout
Qualitätsgarantie
Nur Originalprodukte
Der SOP28-zu-DIP28 Programmieradapter Pitch 0,65 von satkit ist ein Adapter, der entwickelt wurde, um das Programmieren und Testen von integrierten Schaltkreisen im SOP28-Gehäuse zu erleichtern und ihre Verbindung in Programmiergeräten mit DIP28-Aufnahme zu ermöglichen. Sein Design sorgt für ein einfaches und sicheres Einsetzen und verhindert Schäden an den Pins, wodurch die Arbeit von Technikern und Elektronikbegeisterten erleichtert wird.
Hauptmerkmale:
- Universelle Kompatibilität mit allen satkit Programmiergeräten, die DIP28 unterstützen.
- Pitch von 0,65 mm, angepasst für SOP28-Gehäuse.
- Einfaches Einsetzen und Entnehmen zur Beschleunigung von Programmierprozessen.
- Robuste Konstruktion für Langlebigkeit und präzise Verbindung.
Technische Daten:
- Typ des Sockels: Adapter SOP28 zu DIP28.
- Pitch: 0,65 mm.
- Kompatibilität: Programmiergeräte mit DIP28-Unterstützung.
Empfohlene Anwendungen:
- Programmierung von SOP28-Integrierten Schaltkreisen in Entwicklungs- und Reparaturumgebungen.
- Tests und Diagnose von elektronischen Bauteilen im SOP28-Gehäuse.
- Anpassung für universelle Programmiergeräte, die eine DIP28-Verbindung erfordern.
Kompatibilität: Dieser Sockel ist mit allen satkit Programmiergeräten kompatibel, die DIP28 unterstützen, und bietet eine vielseitige Lösung für Profis und Elektronik-Hobbyisten.
Mit diesem Adapter wird das Programmieren von SOP28-ICs zugänglicher und effizienter, erleichtert den Umgang mit Bauteilen und verbessert die Produktivität in Werkstätten und Laboren.
- Kompatibel mit allen satkit Programmiergeräten mit DIP28-Unterstützung
- Pitch 0,65 mm für SOP28-Gehäuse
- Einfaches Einsetzen und Entnehmen für komfortable und sichere Nutzung
- Robuste Konstruktion für Langlebigkeit und präzise Verbindung
- Ideal für das Programmieren und Testen von SOP28-Integrierten Schaltkreisen
Kundenfragen & Antworten
Welche physischen Abmessungen und welches Gewicht hat der Sockel, und was ist genau im Lieferumfang enthalten?
Der Sockel hat typischerweise Abmessungen von ca. 50 mm x 18 mm x 20 mm und ein Gewicht von unter 30 g. Der typische Lieferumfang umfasst ausschließlich den Adapter-Sockel, ohne zusätzliches Zubehör, wobei je nach Hersteller leichte Abweichungen möglich sind.
Mit welchen Programmiergeräten ist er kompatibel und benötigt er eine spezielle Spannungs- oder Signalkonfiguration?
Der Adapter ist mit allen DIP28-Sockelprogrammierern kompatibel, die das Standard-Pinout einhalten, ohne dass spezielle Spannungs- oder Signaleinstellungen erforderlich sind. Der Sockel verändert die Kommunikationsleitungen nicht und unterstützt daher sowohl 3,3 V- als auch 5 V-Logik, sofern dies vom Programmer und vom IC unterstützt wird.
Gibt es Installationshinweise, um Schäden an den Pins sowohl des Sockels als auch des SOP28-ICs zu vermeiden?
Es wird empfohlen, das IC mit geraden Bewegungen einzusetzen und gleichmäßigen Druck auf beide Pinreihen auszuüben. Vor dem Einsetzen die Ausrichtung anhand der Pin-1-Markierung prüfen. Übermäßige Kraft vermeiden, da die Einstecktoleranz +/- 0,05 mm beträgt. Nicht mit Gewalt schließen, wenn Widerstand spürbar ist.
Wie wirkt sich häufiges Ein- und Ausstecken des Bauteils auf die Haltbarkeit des Sockels aus und gibt es eine Begrenzung der mechanischen Zyklen?
Der Sockel ist für Ein- und Aussteckzyklen im Labor ausgelegt und hält in der Regel 50 bis 100 Zyklen ohne nennenswerte Beeinträchtigung aus. Intensive Nutzung kann zu Elastizitätsverlust der Kontakte oder Verschleiß am Kunststoffgehäuse führen, daher ist er nicht für Serienproduktion empfohlen.
Mit welchen Programmiergeräten ist der SOP28-zu-DIP28-Sockel kompatibel?
Er ist mit allen satkit Programmiergeräten kompatibel, die DIP28-Verbindungen unterstützen.
Wie groß ist der Pitch des Programmieradapters?
Der Pitch beträgt 0,65 mm und ist für SOP28-Gehäuse geeignet.
Lassen sich Bauteile in diesem Sockel leicht einsetzen und entnehmen?
Ja, er ist so konstruiert, dass sich Bauteile einfach einsetzen und entnehmen lassen, ohne die Pins zu beschädigen.
Wofür wird dieser Adapter verwendet?
Er wird verwendet, um integrierte Schaltkreise im SOP28-Gehäuse in Programmiergeräten mit DIP28-Unterstützung zu programmieren und zu testen.
