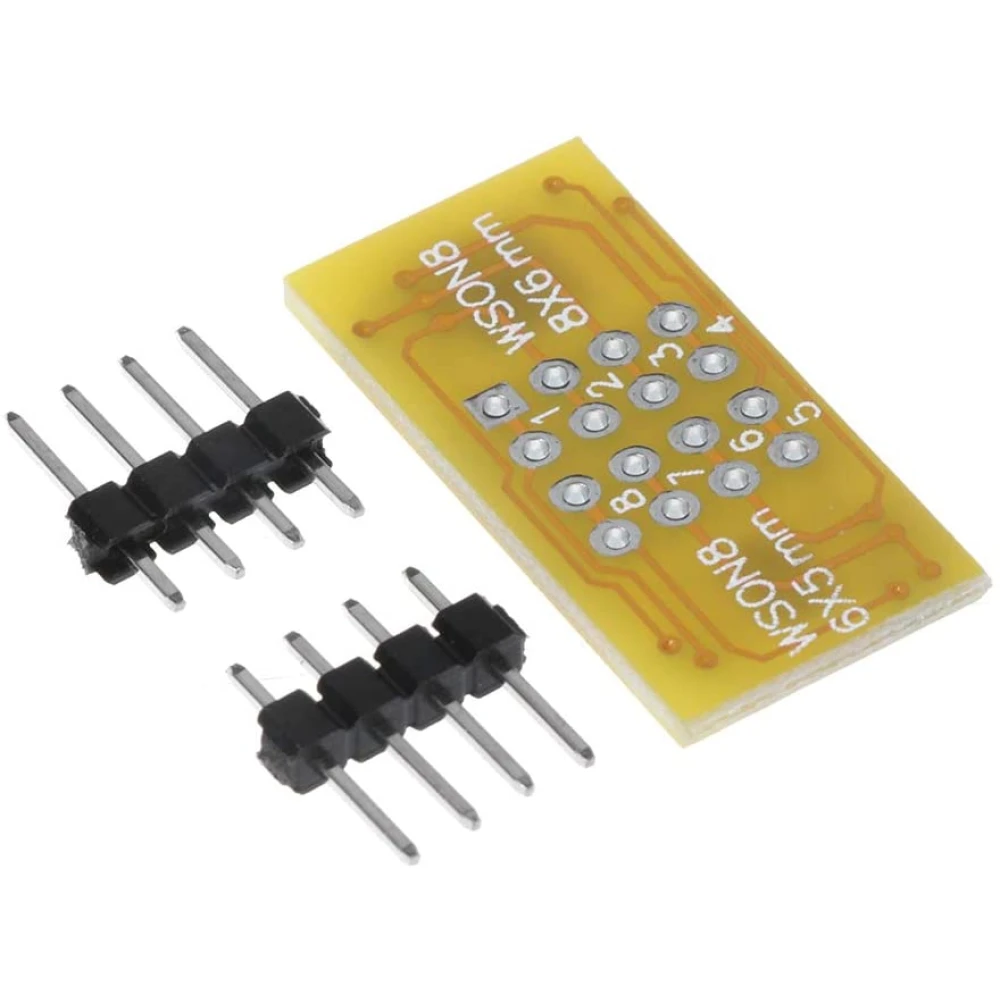

WSON8-zu-DIP8 Adapterplatine für QFN8/DFN8/MLF8
Marke: satkit
1,19€
Inkl. MwSt. (Exkl. MwSt.: 1,00€)
Begrenzter Vorrat
Standardlieferung
Do, Apr 23 - Mo, Apr 27
Expresslieferung
Di, Apr 21 - Mi, Apr 22
30 Tage Rückgaberecht
Kostenlose Rücksendung innerhalb von 30 Tagen
Sichere Transaktion
Share:
Kostenlose Lieferung
Bei Bestellungen ab 300€
Einfache Rücksendung
30 Tage Rückgaberecht
Sichere Zahlung
100% sicherer Checkout
Qualitätsgarantie
Nur Originalprodukte
Die WSON8-zu-DIP8 Adapterplatine ist ein unverzichtbares Werkzeug für Techniker und Hobbyanwender, die mit der Programmierung von Chips in QFN8-, DFN8- und WSON8/MLF8-Gehäusen arbeiten. Diese Platine ermöglicht die Anpassung dieser Formate an einen standardmäßigen DIP8-Sockel und erleichtert so den Anschluss und die Programmierung mit kompatiblen Programmiergeräten.
Hauptmerkmale:
- Kompatibel mit zwei Chip-Spezifikationen WSON8 zu DIP in Reihe mit Stiftleiste.

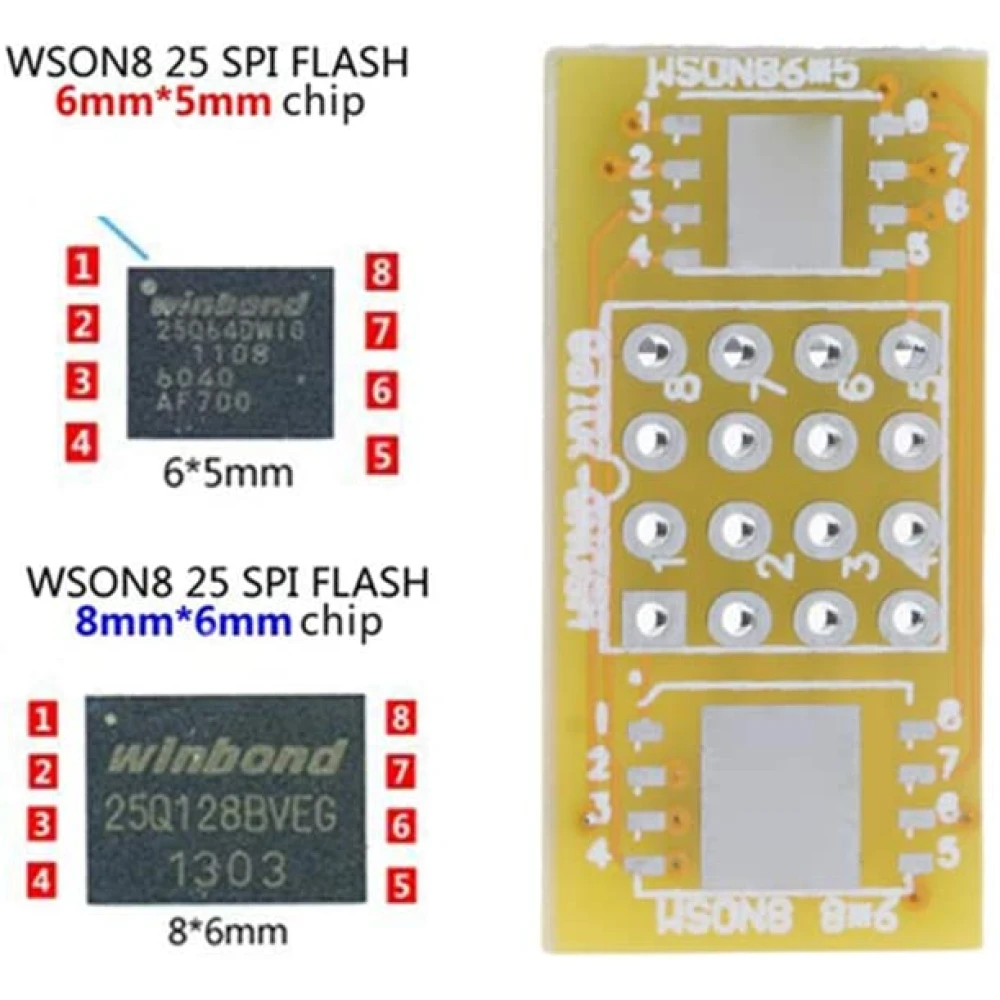

- Unterstützt QFN8/WSON8-Gehäuse mit 8mm x 6mm und 6mm x 5mm.
- Verfügt über 8 Pins für den Anschluss.

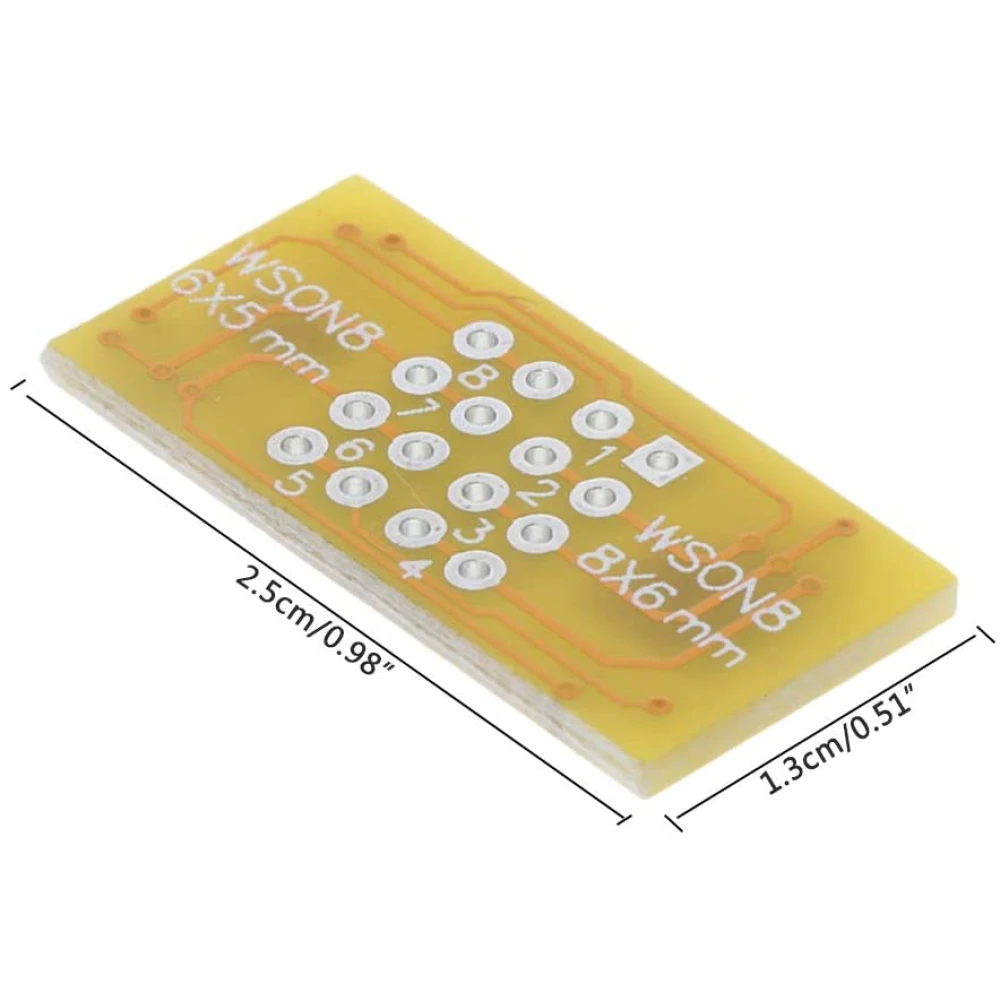

- Kompakte Abmessungen von 1.3 x 2.5 cm (0.51 x 0.98 inches).
- Leichtes Gewicht von etwa 1 Gramm.
- Ermöglicht das Löten eines FLASH-Chips gleichzeitig für präzises Programmieren.

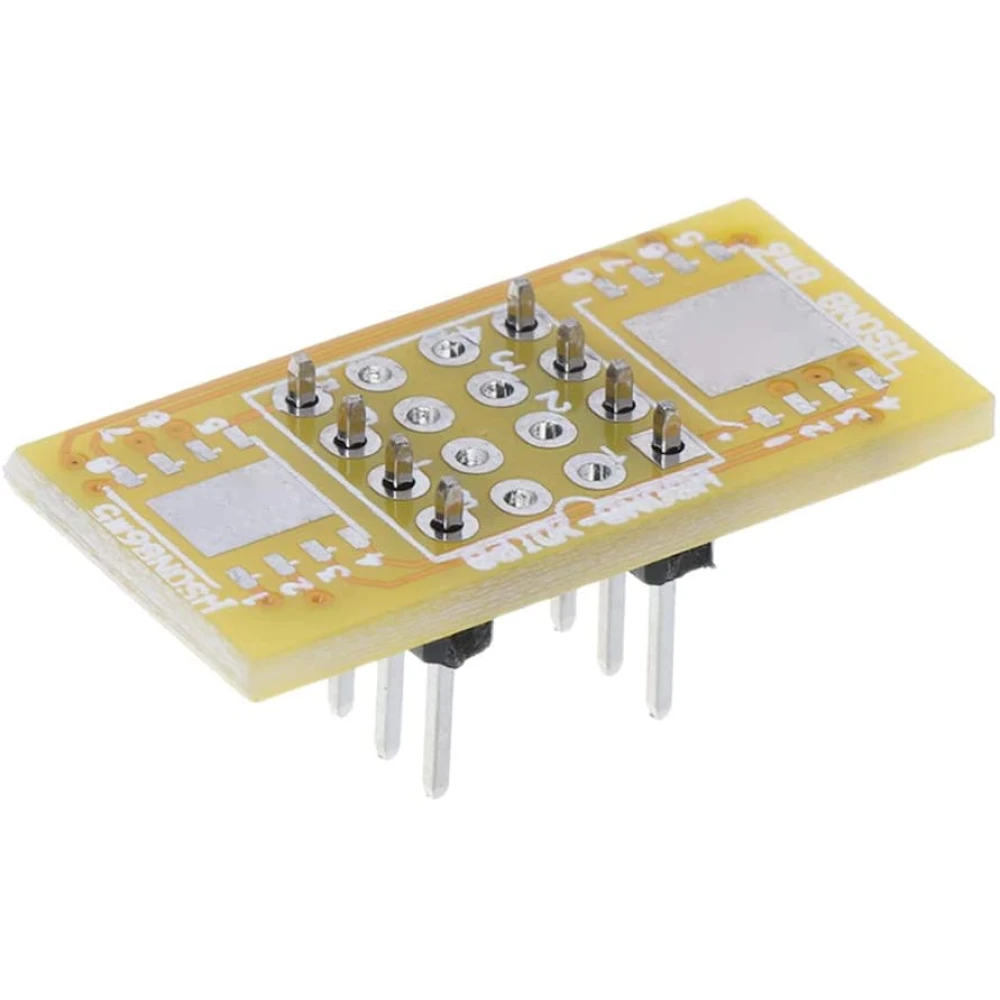

- Kompatibel mit Programmiergeräten TL866II Plus, RT809H, RT809F und anderen ähnlichen.
Typische Anwendungen:
- WSON8-, QFN8-, DFN8- und MLF8-Chips für die Programmierung in DIP8-Sockel anpassen.
- Reparatur und Wartung elektronischer Geräte, die diese Gehäuse verwenden.
- Präzisions-Elektronikprojekte, die die Programmierung bestimmter Chips erfordern.
Kompatibilität:
Diese Adapterplatine eignet sich für Programmiergeräte wie den TL866II Plus, RT809H, RT809F und andere, die DIP8-Sockel unterstützen. Es ist wichtig, dass der Nutzer vor dem Kauf die spezifische Kompatibilität mit seinem Gerät überprüft.
Lieferumfang:

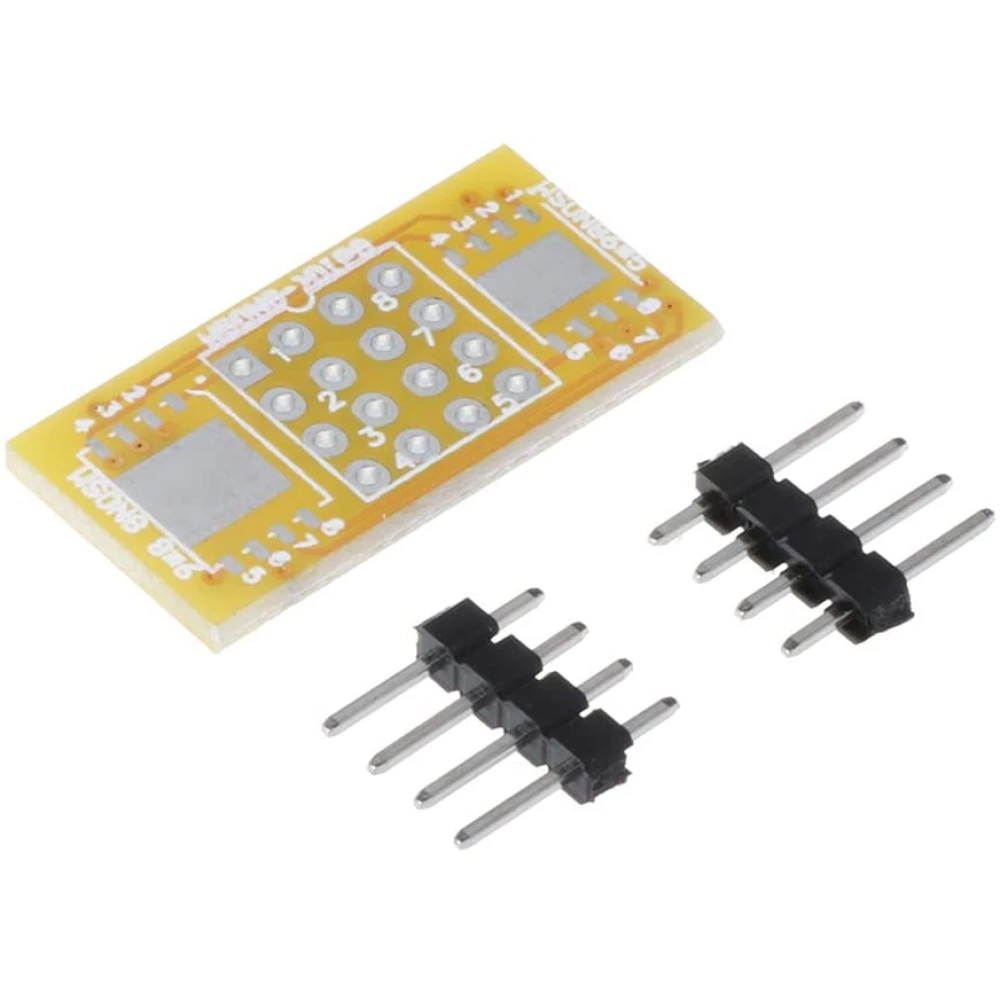

- 1 x WSON8-zu-DIP8 Programmier-Adapterplatine.
Diese Platine ist eine praktische Lösung für alle, die Chip-Gehäuse WSON8, QFN8, DFN8 und MLF8 auf ein DIP8-Format anpassen müssen und so die Programmierung und Handhabung dieser elektronischen Bauteile mit Standardgeräten erleichtern möchten.
- Kompatibel mit QFN8/WSON8-Chips 8mmx6mm und 6mmx5mm
- 8 Pins für DIP8-Anschluss
- Kompakte Maße: 1.3x2.5 cm
- Leichtes Gewicht: 1 Gramm
- Ermöglicht das Löten eines FLASH-Chips gleichzeitig
- Kompatibel mit TL866II Plus, RT809H, RT809F Programmiergeräten
Kundenfragen & Antworten
Welche physische und elektrische Verbindung bietet die Platine zum Programmierer oder Emulator?
Diese Platine wandelt das Gehäuse WSON8/QFN8/DFN8 in ein standardmäßiges DIP8-Format um, über eine Pinreihe mit 2,54 mm Rastermaß, kompatibel mit Sockeln und Prototypenplatinen für DIP8. Das elektrische Pinout des Chips bleibt unverändert.
Gibt es elektrische Einschränkungen wie maximale Spannung, Strom oder ESD beim Einsatz der Adapterplatine?
Die Platine besitzt keine aktiven Komponenten und keinen zusätzlichen ESD-Schutz. Die Leiterbahn unterstützt unter Standardbedingungen bis zu 1 A und 24 V, dennoch wird empfohlen, in ESD-freier Umgebung zu arbeiten und die Grenzwerte der angeschlossenen Chips zu prüfen, da die Platine keinen zusätzlichen elektrischen Schutz bietet.
Mit welchen Programmiergeräten ist diese Adapterplatine kompatibel?
Sie ist kompatibel mit Programmiergeräten wie TL866II Plus, RT809H, RT809F und anderen, die DIP8-Sockel unterstützen.
Wie viele Chips können gleichzeitig auf dieser Platine gelötet werden?
Die Adapterplatine ermöglicht nur das Löten eines FLASH-Chips gleichzeitig.
Welche Gehäuse unterstützt diese Adapterplatine?
Sie unterstützt QFN8-, DFN8-, WSON8- und MLF8-Gehäuse in den Größen 8mmx6mm und 6mmx5mm.
Wie groß ist die Adapterplatine?
Die Abmessungen betragen 1.3x2.5 cm (0.51x0.98 inches).
Ist diese Platine für Reparaturprojekte in der Elektronik geeignet?
Ja, sie ist ideal für die Reparatur und Wartung von Geräten mit kompatiblen Chip-Gehäusen.
