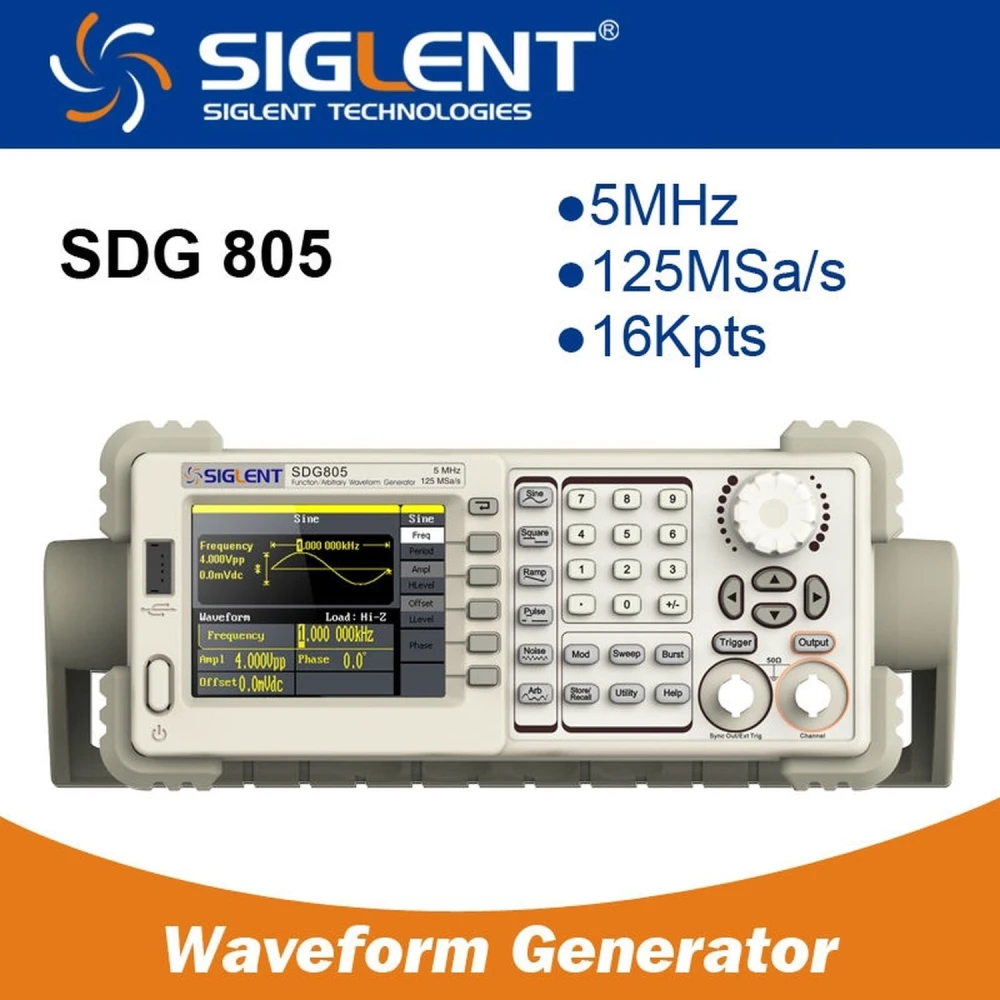

Siglent SDG805 5MHz Arbiträr-Funktionsgenerator mit EasyPulse
Marke: Siglent
Inkl. MwSt. (Exkl. MwSt.: 159,00€)
Allgemeine Beschreibung
Der Siglent SDG805 5MHz Arbiträr-Funktionsgenerator ist ein elektronisches Messgerät zur Erzeugung von Signalen mit hoher Präzision und Vielseitigkeit. Mit einer maximalen Ausgangsfrequenz von 5 MHz und einer Abtastrate von 125 MSa/s eignet sich dieser Generator ideal für Prüfungen, Entwicklung und Wartung in der Elektronik, Telekommunikation und in Forschungslaboren.
Dank der innovativen EasyPulse-Technologie kann der SDG805 Pulse mit geringer Jitter und schnellen steigenden und fallenden Flanken ausgeben, unabhängig von der Frequenz. Dies ermöglicht eine präzise Kontrolle von Tastverhältnis, Pulsbreite und Flankenverhalten und übertrifft die Leistung herkömmlicher DDS-Generatoren.
Hauptmerkmale
- Fortschrittliche DDS-Technologie mit 14-Bit-Vertikalauflösung für klare und präzise Signale.
- Einzelausgang mit 5 Standard-Wellenformen und 46 integrierten Arbiträr-Wellenformen, einschließlich DC.
- Umfassende Modulationsfunktionen: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearer/logarithmischer Sweep und Burst.
- Standard-USB-Schnittstelle (Host und Device) für U-Disk-Speicherung und Software-Updates.
- 10 nichtflüchtige Speicherplätze für benutzerdefinierte Arbiträr-Wellenformen.
- Kompatibel mit SIGLENT Digital-Speicheroszilloskopen für Integration und erweiterte Analyse.
- EasyWave-Software für einfache Bearbeitung und Konfiguration von Arbiträr-Wellenformen.
Technische Daten
- Modell: SDG805
- Maximale Ausgangsfrequenz: 5 MHz
- Ausgangskanäle: 1
- Abtastrate: 125 MSa/s
- Wellenformlänge: 16 kpts
- Frequenzauflösung: 1 µHz
- Vertikalauflösung: 14 bits
- Wellenformen: Sinus, Rechteck, Rampe, Puls, Gauß, weißes gaußsches Rauschen und 46 Arbiträr-Wellenformen
- Frequenzbereich für Sinus- und Rechtecksignal: 1 µHz bis 5 MHz
- Frequenzbereich für Puls: 500 µHz bis 5 MHz
- Frequenzbereich für Rampe/Dreieck: 1 µHz bis 300 kHz
- Bandbreite des weißen gaußschen Rauschens: >5 MHz (-3 dB)
- Modulationsfunktionen: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standardkonfiguration: USB Host und USB Device
- Amplitude (HighZ): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Typische Anwendungen
Dieser Generator ist ideal für Ingenieure, Techniker und Studierende, die eine zuverlässige Signalquelle für Schaltungsprüfungen, Signalsimulation, die Entwicklung elektronischer Geräte und Experimente im Labor benötigen. Die Kompatibilität mit SIGLENT-Oszilloskopen erleichtert die gemeinsame Analyse erzeugter und gemessener Signale.
Kompatibilität und Software
Der SDG805 lässt sich einfach in andere SIGLENT-Geräte integrieren und kann über die EasyWave-Software konfiguriert werden, mit der sich Arbiträr-Wellenformen bearbeiten und an spezifische Anforderungen anpassen lassen.
Fazit
Der Siglent SDG805 5MHz Arbiträr-Funktionsgenerator überzeugt durch Präzision, eine große Auswahl an Wellenformen und die fortschrittliche EasyPulse-Technologie und ist damit ein unverzichtbares Werkzeug für jede technische Umgebung, die hochwertige und flexible Signale erfordert.
- Fortschrittliche DDS-Technologie mit 14-Bit-Vertikalauflösung für präzise Signale
- Maximale Ausgangsfrequenz von 5 MHz mit 125 MSa/s Abtastrate
- 46 integrierte Arbiträr-Wellenformen und 5 Standard-Wellenformen
- Umfassende Modulationsfunktionen: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep und Burst
- EasyPulse-Technologie für Pulse mit geringer Jitter und schnellen Flanken
- USB-Schnittstelle für Speicherung und Software-Updates
- Kompatibel mit SIGLENT Digital-Speicheroszilloskopen und EasyWave-Software
Kundenfragen & Antworten
Quin manteniment requereix l'equip i quina és la seva expectativa de durabilitat en ús de laboratori estàndard?
El SDG805 requereix una neteja periòdica externa (sense dissolvents agressius) i mantenir les ventilacions lliures de pols. No hi ha peces de desgast mecànic intern. La seva expectativa de durabilitat pot superar els 5 anys en entorns controlats, sempre dins les especificacions de temperatura (0–40 °C) i amb una alimentació segura.
Què passa si la forma d'ona d'usuari supera la memòria interna o el nombre d'espais disponibles?
El SDG805 permet emmagatzemar fins a 10 formes arbitràries a la seva memòria no volàtil. Si se supera aquest límit, caldrà sobreescriure'n una d'existent o fer servir una memòria USB externa per carregar formes segons les necessitats. La gestió de memòria no admet ampliacions internes.
Quina precisió i resolució ofereix en freqüència i amplitud? Quins són els seus límits operatius?
Ofereix una freqüència màxima de 5 MHz, velocitat de mostreig de 125 MSa/s i resolució vertical de 14 bits. La precisió de freqüència és de l’ordre de ±30 ppm, i l’amplitud és configurable típicament entre 2 mVpp i 20 Vpp, depenent de la càrrega. No s’ha d’utilitzar per sobre de 5 MHz ni superar les tensions especificades per evitar distorsió i dany.
What maintenance does the unit require and what is its expected lifespan in standard laboratory use?
The SDG805 requires periodic external cleaning (without aggressive solvents) and keeping the ventilation openings free of dust. There are no internal mechanical wear parts. Its expected lifespan can exceed 5 years in controlled environments, provided it is used within the specified temperature range (0–40 °C) and with a safe power supply.
What happens if the user waveform exceeds the internal memory or the number of available slots?
The SDG805 can store up to 10 arbitrary waveforms in its non-volatile memory. If this limit is exceeded, you will need to overwrite an existing waveform or use an external USB memory device to load waveforms as required. The memory management does not support internal expansion.
What accuracy and resolution does it offer in frequency and amplitude? What are its operating limits?
It offers a maximum frequency of 5 MHz, a sampling rate of 125 MSa/s and 14-bit vertical resolution. Frequency accuracy is in the order of ±30 ppm, and amplitude is typically configurable between 2 mVpp and 20 Vpp, depending on the load. It should not be used above 5 MHz or beyond the specified voltages to avoid distortion and damage.
What maintenance does the unit require, and what is its expected service life under standard laboratory use?
The SDG805 requires periodic external cleaning (without aggressive solvents) and keeping the vents free of dust. There are no internal mechanical wear parts. Its expected service life can exceed 5 years in controlled environments, provided it is used within the specified temperature range (0–40 °C) and with a safe power supply.
What happens if the user waveform exceeds the internal memory or the number of available slots?
The SDG805 can store up to 10 arbitrary waveforms in its non-volatile memory. If this limit is exceeded, you will need to overwrite an existing waveform or use an external USB memory device to load waveforms as required. The memory management does not support internal expansion.
Vilken precision och upplösning erbjuder den för frekvens och amplitud? Vilka är dess driftsgränser?
Den erbjuder en maximal frekvens på 5 MHz, samplingshastighet på 125 MSa/s och vertikal upplösning på 14 bitar. Frekvensnoggrannheten ligger i storleksordningen ±30 ppm, och amplituden kan vanligtvis ställas in mellan 2 mVpp och 20 Vpp beroende på belastning. Den bör inte användas över 5 MHz eller över de angivna spänningarna för att undvika distorsion och skador.
Vilket underhåll kräver utrustningen och vilken livslängd kan man förvänta sig vid standardanvändning i laboratorium?
SDG805 kräver regelbunden extern rengöring (utan aggressiva lösningsmedel) och att ventilationsöppningarna hålls fria från damm. Det finns inga interna mekaniska slitdelar. Livslängden kan överstiga 5 år i kontrollerade miljöer, så länge den används inom specifikationerna för temperatur (0–40 °C) och säker strömförsörjning.
