FeelTech FY3212S 12MHz Funktionsgenerator 2 Kanäle

Der generador de funciones arbitrario FY3212S 12MHz von FeelTech ist ein fortschrittliches elektronisches Messgerät zur Erzeugung arbiträrer Signalformen mit hoher Präzision und Stabilität. Dieses zweikanalige DDS-Gerät (Direct Digital Synthesis) ermöglicht die Erzeugung verschiedener Wellenformen, darunter Sinus, Rechteck, Dreieck, Sägezahn und benutzerdefinierte Formen, mit einem Frequenzbereich von bis zu 12 MHz für Sinuswellen und bis zu 6 MHz für andere Formen.

Ausgestattet mit einem integrierten Frequenzzähler, der bis zu 100 MHz unterstützt, ist der FY3212S ideal für Anwendungen in der Elektronikentwicklung, in Forschungslaboren, in Produktionslinien und in der Lehre. Die Oberflächenmontagetechnik und die CMOS-Integrierte Schaltung sorgen für eine hohe Störfestigkeit und eine lange Lebensdauer.

Wichtige Merkmale

• Zwei unabhängige Ausgangskanäle (CH1 und CH2) mit Ausgangsamplitude ≥ 20Vp-p ohne Last.
• Vorinstallierte und arbiträre Wellenformen: 14 gängige Formen und die Möglichkeit, eigene Formen zu laden.
• Hohe Auflösung und Genauigkeit: Frequenzauflösung von 10 mHz und Frequenzgenauigkeit ±5×10⁻⁶.
• Einstellbarer Tastgrad: Von 0.1% bis 99.9% für Rechteckwellen.
• Sweep-Funktion: Linearer und logarithmischer Sweep für CH1 konfigurierbar.
• Frequenzmessung: Integriertes Messgerät für interne und externe Signale bis 100 MHz.
• Digitale und manuelle Steuerung: Tasten und Drehregler mit LCD1602-Display für präzise Einstellungen.
• Speicher für 20 benutzerdefinierte Parametersätze.

Technische Daten

• Sinuswellenfrequenz: 0 Hz bis 12 MHz
• Rechteck- und Dreieckwellenfrequenz: 0 Hz bis 6 MHz
• Arbiträre Wellenfrequenz: 0 Hz bis 6 MHz
• Ausgangsimpedanz: 50 ohms ±10%
• DC-Offset: ±10 V
• Sinuswellenverzerrung: ≤ 0.8% bei 1 kHz
• Anstiegs- und Abfallzeit der Rechteckwelle: ≤ 100 ns

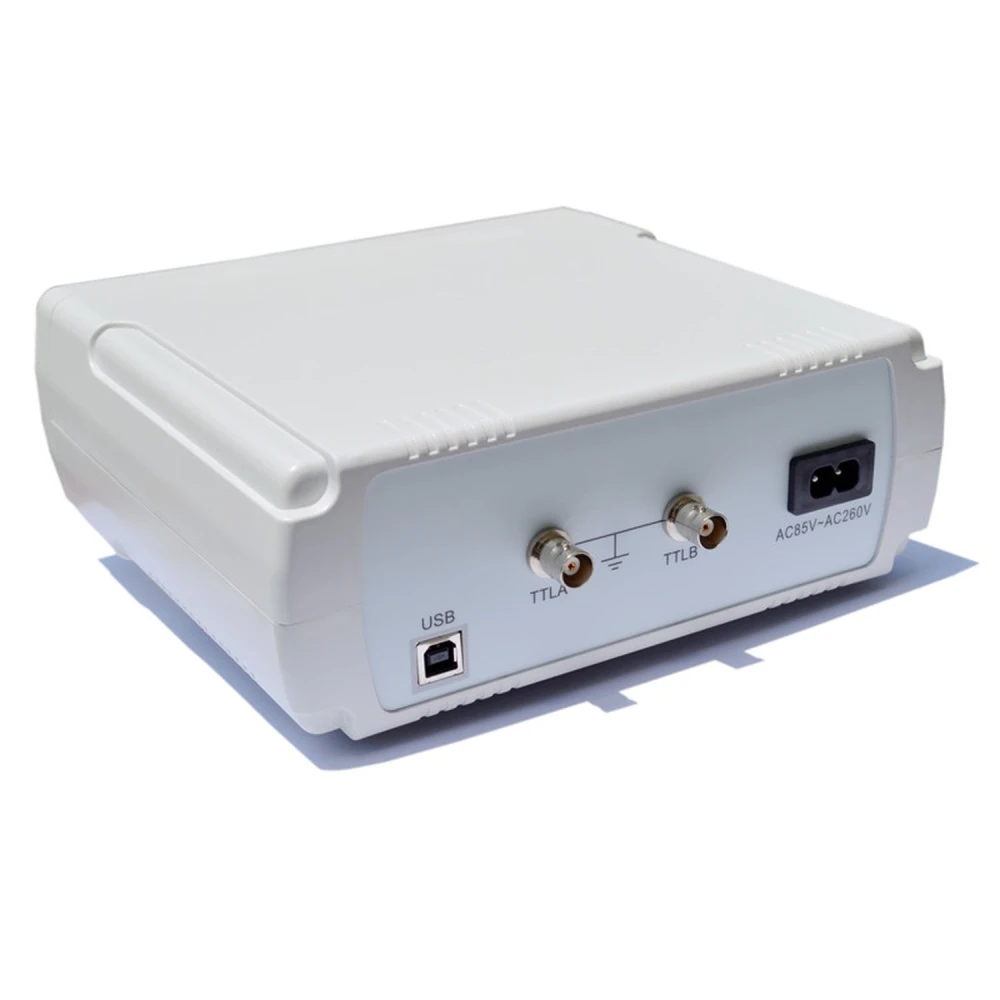

• Synchroner TTL-Ausgang auf beiden Kanälen mit einstellbarer Phase
• Eingangsspannungsbereich für den Frequenzzähler: 2 Vp-p bis 20 Vp-p
• Abmessungen: 200 mm x 190 mm x 90 mm
• Gewicht: 500 g (Haupteinheit), 150 g (Zubehör)

Typische Anwendungen

Dieser Generator ist ideal für Tests und Entwicklungen in der Elektronik, zur Signalsimulation für Kommunikationsgeräte, zur Kalibrierung von Messgeräten, für Experimente in Ausbildungslaboren und für die Qualitätskontrolle in der industriellen Produktion.

Kompatibilität und Zubehör

Im Lieferumfang enthalten sind Netzkabel, USB-Kabel mit quadratischem Anschluss, Q9-Kabelclips und eine CD mit Software. Kompatibel mit Systemen, die eine USB-Verbindung für Steuerung und Fernkonfiguration unterstützen.

Verfügbarkeit

Dieses Produkt ist derzeit nicht auf Lager. Bitte prüfen Sie Alternativen oder kontaktieren Sie uns für Informationen zur Wiederverfügbarkeit.

• Zweikanal-DDS mit unabhängigen Ausgängen CH1 und CH2
• Maximale Sinusfrequenz: 12 MHz
• Integrierter Frequenzzähler bis 100 MHz
• Wellenformen: Sinus, Rechteck, Dreieck, Sägezahn und arbiträr
• Einstellbarer Tastgrad von 0.1% bis 99.9%
• Linearer und logarithmischer Sweep auf CH1
• Speicher für 20 benutzerdefinierte Einstellungen
• LCD1602-Display für digitale und manuelle Steuerung
• Hohe Genauigkeit und geringe Verzerrung der erzeugten Signale
• Oberflächenmontagetechnik und CMOS-Integrierte Schaltung
