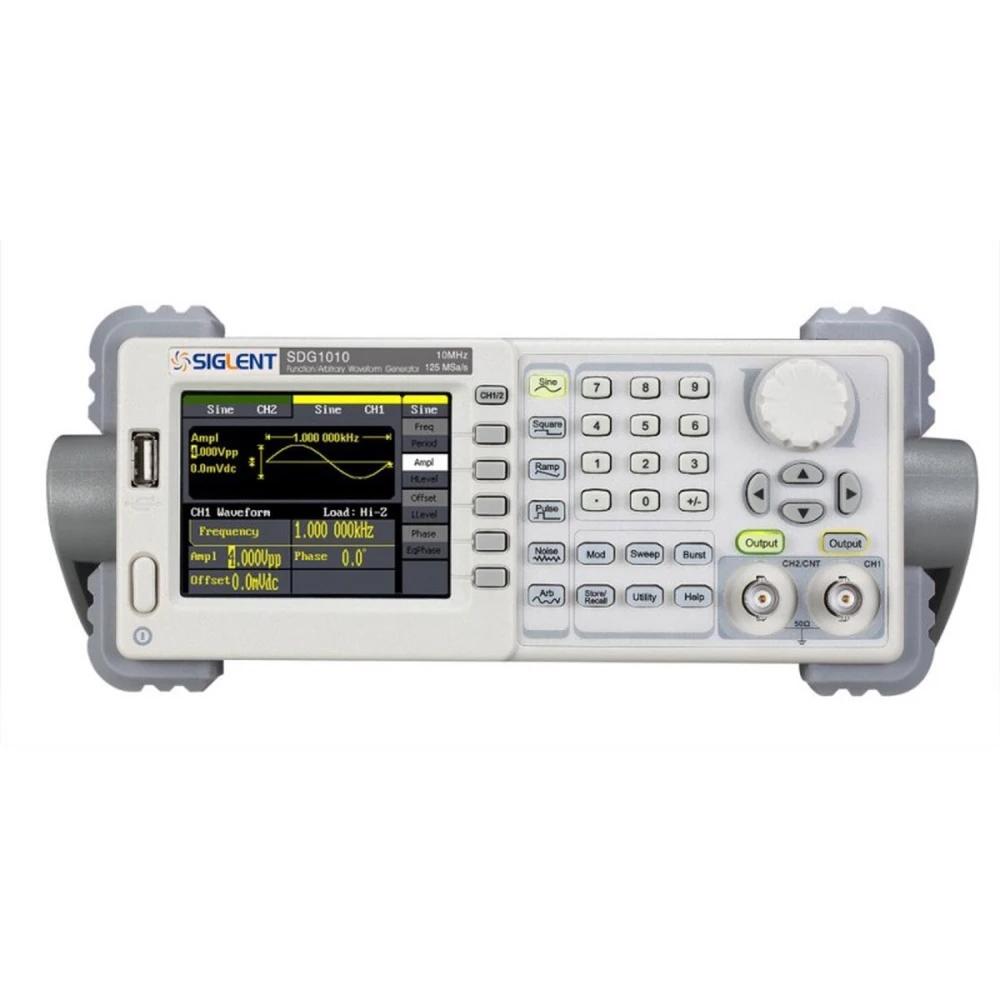

Siglent SDG1010 Arbiträr-Funktionsgenerator 10MHz für das Elektroniklabor
Marke: Siglent
Inkl. MwSt. (Exkl. MwSt.: 189,00€)
Siglent SDG1010 Arbiträr-Funktionsgenerator 10MHz ist ein unverzichtbares Messgerät für Elektroniklabore und Ingenieurprojekte, die präzise und vielfältige Signale erfordern. Dieser Generator nutzt DDS-Technologie (Direct Digital Synthesis), um eine maximale Ausgangsfrequenz von 10MHz mit einer Frequenzauflösung von 1 µHz und einer vertikalen Auflösung von 14 bits zu bieten und so saubere und exakte Signale zu gewährleisten.
Hauptmerkmale:
- Maximale Ausgangsfrequenz: 10MHz.
- Ausgangskanäle: 2, für die gleichzeitige Signalerzeugung.
- Abtastrate: 125 MSa/s für hohe Wiedergabetreue der Wellenformen.
- Wellenformlänge: 16 kpts, ideal für komplexe Wellenformen.
- Standard-Wellenformen: Sinus, Rechteck, Rampe, Puls, weißes gaußsches Rauschen und 48 integrierte Arbiträr-Wellenformen.
- Modulationsfunktionen: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep und Burst für fortgeschrittene Anwendungen.
- Frequenzzähler: integriert mit Bereich von 100 mHz bis 200 MHz.
- Konnektivität: standardmäßig USB Host und Device, mit optionalem USB-GPIB-Anschluss für Fernsteuerung.
- Kompatibilität: Lässt sich perfekt mit digitalen Oszilloskopen der SDS1000-Serie verbinden und unterstützt Fernsteuerung.
Typische Anwendungen: Dieser Generator ist ideal für Tests und Entwicklungen in der Elektronik, einschließlich Schaltungsdesign, Bauteiltests, Signalsimulation und technischer Ausbildung. Seine Fähigkeit, verschiedene Signaltypen zu erzeugen, macht ihn vielseitig für zahlreiche Laboranwendungen.
Technische Daten:
- Modell: SDG1010
- Maximale Frequenz: 10MHz
- Kanäle: 2
- Abtastrate: 125 MSa/s
- Wellenformlänge: 16 kpts
- Frequenzauflösung: 1 µHz
- Vertikale Auflösung: 14 bits
- Wellenformen: Sinus, Rechteck, Rampe, Puls, weißes gaußsches Rauschen, 48 Arbiträr-Wellenformen
- Modulationsfunktionen: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frequenzzähler: 100 mHz - 200 MHz
- Konnektivität: USB Host & Device, optionaler USB-GPIB-Anschluss
- Größe: 229mm x 105mm x 281mm
Hinweis zur Verfügbarkeit: Dieses Produkt ist derzeit ausverkauft. Wir empfehlen Ihnen, nach Alternativen zu suchen oder sich für Benachrichtigungen bei Wiederverfügbarkeit anzumelden.
- DDS-Technologie mit zwei Ausgängen und einstellbarer Phase für präzise Signale
- Maximale Frequenz von 10MHz mit 1 µHz Auflösung
- Hohe Abtastrate von 125 MSa/s und 14 bits vertikale Auflösung
- 48 interne Arbiträr-Wellenformen und 5 Standard-Wellenformen
- Erweiterte Modulationsfunktionen: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integrierter Frequenzzähler bis 200 MHz
- USB Host & Device-Konnektivität und optionaler USB-GPIB-Anschluss
- Kompatibel mit digitalen SDS1000-Oszilloskopen und Fernsteuerung
Kundenfragen & Antworten
Quines connexions i suports d’emmagatzematge extern admet el dispositiu per a la càrrega i actualització d’ones arbitràries?
L’SDG1010 disposa de ports USB (Device i Host), que permeten la connexió directa a PC i l’ús de memòries USB (disco U) per carregar formes d’ona arbitràries o actualitzar el firmware. El suport per al port GPIB és opcional i requereix un mòdul addicional.
Quins són els límits de freqüència i tipus de forma d’ona que pot generar a cada canal, i quina és la distorsió típica per a ones sinusoïdals?
Les ones sinusoïdals i quadrades abasten d’1 µHz fins a 10 MHz, mentre que els polsos arriben de 500 µHz a 5 MHz, les rampes d’1 µHz a 300 kHz i les formes arbitràries d’1 µHz a 5 MHz. El generador especifica una distorsió harmònica total (THD) de <0,04% típicament per a ones sinusoïdals en el rang d’1 kHz a 10 kHz i amplitud màxima.
El generador inclou funcions de modulació i es pot sincronitzar amb instruments Siglent com oscil·loscopis SDS1000?
Sí, incorpora funcions abundants de modulació (AM, FM, PM, PWM), escombrat de freqüència i trens de polsos. Es pot connectar i sincronitzar directament amb oscil·loscopis Siglent de la sèrie SDS1000, facilitant tasques de proves automatitzades via control remot.
Quins accessoris venen inclosos a la caixa i quines opcions hi ha per a recanvis o servei postvenda?
Generalment, l’SDG1010 inclou cable d’alimentació, manual d’usuari, cable USB i dos cables BNC a BNC. Els recanvis (cables, fusibles) i el servei postvenda estan disponibles a través de distribuïdors autoritzats de Siglent i la mateixa marca; la garantia estàndard sol ser de 3 anys, tot i que convé confirmar-ho amb el venedor concret.
What accessories are included in the box and what options are available for spares or after-sales service?
Generally, the SDG1010 includes a power cable, user manual, USB cable and two BNC-to-BNC cables. Spares (cables, fuses) and after-sales service are available through authorised Siglent distributors and the brand itself; the standard warranty is usually 3 years, although it is worth confirming with the specific seller.
What type of connectors and ports are available for connecting and controlling the generator?
The SDG1020 includes front-panel BNC outputs for signals and sync I/O. For communication and control, it offers USB Device and USB Host ports as standard, allowing connection to a PC and external storage. The GPIB port is available as an optional extra.
What accuracy and resolution does the generator have in both frequency and output amplitude?
Frequency resolution is 1 μHz and vertical amplitude resolution is 14 bits, allowing signals to be generated with high precision in both the time and amplitude domains. Actual output accuracy depends on calibration and the operating environment, but these figures are representative of the hardware.
What maintenance does the equipment require and what is its expected durability under intensive use?
Basic maintenance consists of keeping the ventilation openings free of dust and periodically checking connections and cables. The generator is designed for continuous use in a laboratory environment; expected durability exceeds 5 years under proper use, without excessive humidity or impact, although service life may vary depending on specific conditions.
What external connections and storage supports does the device support for loading and updating arbitrary waveforms?
The SDG1010 has USB ports (Device and Host), allowing direct connection to a PC and the use of USB memory sticks to load arbitrary waveforms or update the firmware. GPIB support is optional and requires an additional module.
What are the frequency limits and waveform types it can generate on each channel, and what is the typical distortion for sine waves?
Sine and square waves cover from 1 µHz to 10 MHz, while pulses reach from 500 µHz to 5 MHz, ramps from 1 µHz to 300 kHz and arbitrary waveforms from 1 µHz to 5 MHz. The generator specifies total harmonic distortion (THD) of <0.04% typically for sine waves in the 1 kHz to 10 kHz range at maximum amplitude.
