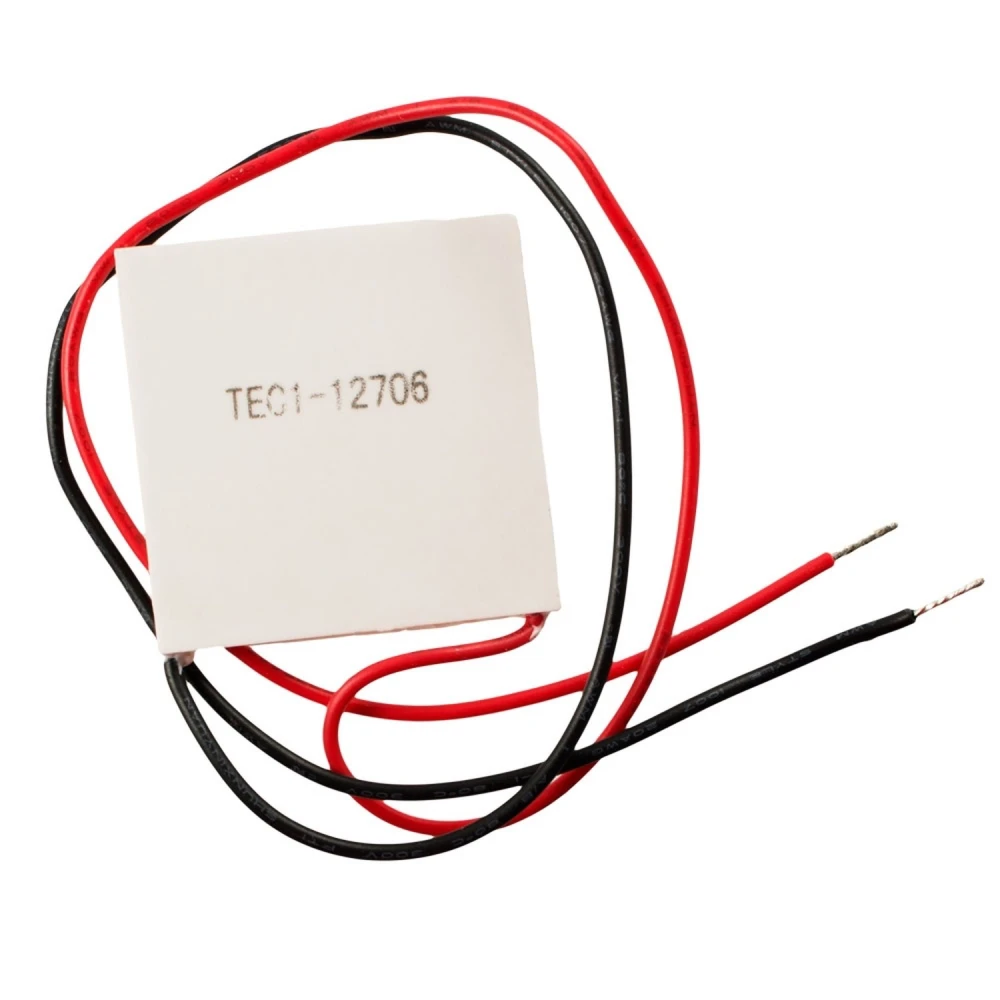

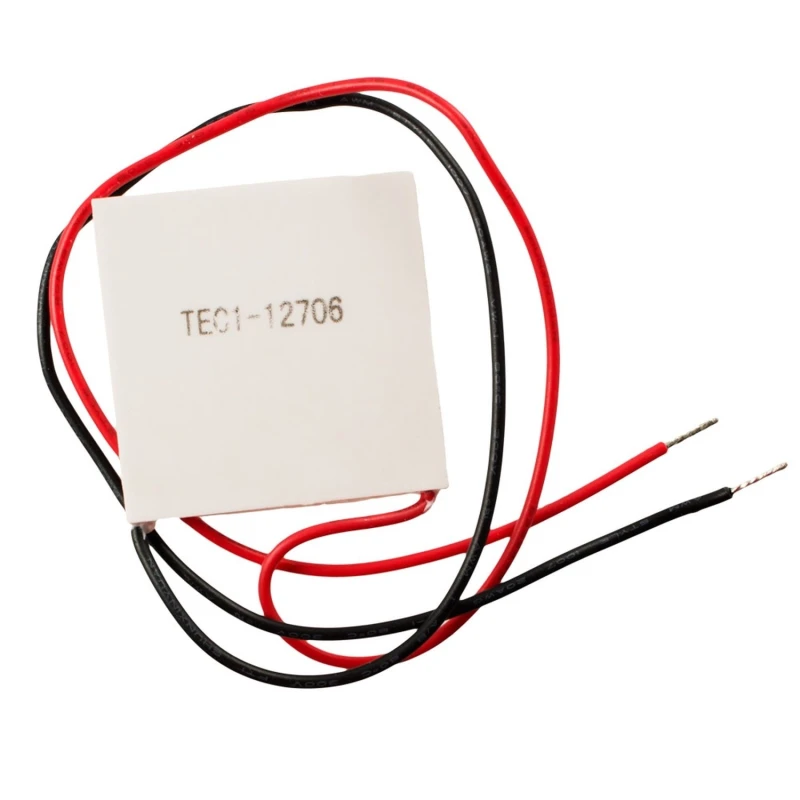

Peltier-Element 12V 60W Tec1-12706 für Elektronikkühlung

La cèl·lula Peltier Tec1-12706 permet crear una diferència tèrmica en aplicar una diferència de potencial, transferint calor d’un costat (que es refreda) cap a l’altre (que s’escalfa). S’utilitza habitualment en sistemes de refrigeració per a microprocessadors, components electrònics o projectes de modding, on cal mantenir temperatures baixes en superfícies petites.

Té unes dimensions de 40 x 40 x 3.6 mm i cables de 200 mm de longitud. El pes sol estar al voltant de 25 g. Està compost principalment de ceràmica per aïllament i un sandvitx intern de materials semiconductors (entre silici i bismut-tel·lurur), cosa que assegura bona conductivitat tèrmica i elèctrica.

Aquest model funciona amb una tensió màxima de 12 V DC i un corrent màxim de 5 A. El consum màxim és de 60 W. És important assegurar una font d’alimentació regulada que pugui subministrar almenys 5 A constants a 12 V i controlar la polaritat per evitar danys.

És crucial instal·lar un dissipador de calor eficient al costat calent per evitar el sobreescalfament i mantenir la vida útil de la cèl·lula. No ha de funcionar en buit ni superar els 60 °C en operació contínua. Fer servir pasta tèrmica de bona qualitat millora la transferència de calor i redueix els riscos de punts calents.

Les principals limitacions estan lligades al sobreescalfament del costat calent i a l’eficiència de refrigeració, que dependrà del dissipador i de la càrrega tèrmica. Problemes freqüents inclouen sobrecorrent, mala dissipació i fallada prematura per excés de temperatura. És recomanable monitorar constantment la temperatura i protegir mitjançant controladors de corrent.

The Tec1-12706 Peltier cell makes it possible to create a temperature difference by applying a voltage difference, transferring heat from one side (which cools) to the other (which heats up). It is commonly used in cooling systems for microprocessors, electronic components or modding projects where low temperatures need to be maintained on small surfaces.

It measures 40 x 40 x 3.6 mm and has 200 mm cables. The weight is usually around 25 g. It is mainly made of ceramic for insulation and an internal sandwich of semiconductor materials (between silicon and bismuth telluride), which ensures good thermal and electrical conductivity.

This model operates at a maximum voltage of 12 V DC and a maximum current of 5 A. Maximum power consumption is 60 W. It is important to ensure a regulated power supply capable of delivering at least 5 A continuously at 12 V and to check polarity to avoid damage.

It is crucial to install an efficient heatsink on the hot side to prevent overheating and maintain the cell's service life. It should not be run without a load or exceed 60°C in continuous operation. Using good-quality thermal paste improves heat transfer and reduces the risk of hot spots.

The main limitations are linked to overheating on the hot side and cooling efficiency, which will depend on the heatsink and thermal load. Common issues include overcurrent, poor heat dissipation and premature failure due to excessive temperature. It is advisable to monitor temperature constantly and protect it with current controllers.
